توضیحات پروژه
سال: 1392
کارفرما: شرکت نفت فلات قاره ایران
خدمات: مهندسی، تامین، ساخت
محل: جزیره قشم، ایران
خلاصهی فعالیتها
انجام خدمات مهندسي پايه و تفصيلي، تامين مصالح و تجهيزات شامل توربين ها و مخازن Main و روزانه گازوييل، ايستگاه پکيج گاز، خط انتقال، خط فلر و سيستم هواي فشرده و تابلو هاي برقي و کنترلي و خط انتقال هوايي و زميني 20 کيلوولت و . . .، انجام کارهاي ساختماني از جمله احداث ساختمان Turbine Hall، ساختمان Control Room، احداث جاده ارتباطي، مسيل سيل و محوطه سازي. احداث تاسيسات زيربنايي و Utility و نصب و راه اندازي 5 دستگاه توربوژنراتور سولار با گاز و گازوئيل.

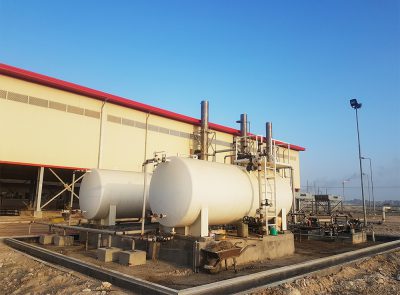

نيروگاه 50 مگاواتي قشم در منطقه گورزين سايت شرکت نفت فلات قاره واقع شده و براي توليد انرژي الکتريکي پالايشگاه هنگام مي باشد . فعاليت‌‌هاي مکانيکي، سيويل، پايپينگ و الکتريکال و ابزاردقيق پروژه به شرح ذيل است:
Mechanical
Installation of GTGs :
- 5 × 5MW ( 5 × 80 Ton )
- 2 × 14MW ( 2 × 130 Ton )
Procurement & installation of fuel gas skid :
- 2 × 15 MMSCFD
Procurement & installation of fuel oil main tank, daily tank, pump stations
Procurement & installation of air compressor packages:
- 2× 250 m3/hr (2× 10 Ton)
Procurement & installation of overhead crane :
- 2× 35 Ton
Electrical
Diesel Generating Sets :
- 2 × 1000 kVA
- 1 × 3200 kVA
MV switchgears : 44 cells
LV switchgears : 20 cells
Lighting and distribution boards : 20 cells
Transformers :
- 3 × 15 MVA
- 2 × 2 MVA
E & IC Cabling : 43km
20 kV Overhead Line : 4km
Plant Control System : DCS,ESD,PMS,F&G
Field Instrumentation
Civil
Turbine Hall Shelter : 2500 m2
Sub station & Control room: 2200 m2
Total Concrete Work : 6,500 M3
Earth Work: 40,000 M3
Asphalt Road : 1000 m
Fence : 700 m
Piping
Welding: 15000 ID
RT: 7000 ID
Gas Pipe line : 2Km
Flare line : 2Km
Fire Fighting Net : 1.8 Km
Hydro Test: 60,000 In-m
Paint: 2500 m2
UG Coat & Wrap: 2800 m2
